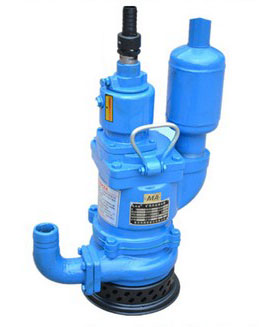

礦用風動潛水泵（又稱：風動潛水泵,風動水泵,礦用潛水泵,煤礦用風動潛水泵,風動渦輪潛水泵,風泵,FQW礦用風動潛水泵,礦用氣動潛水泵）

　　礦用風動潛水泵（簡稱風泵），是一種先進可靠的排水工具，以壓縮空氣為動力的新型潛水泵，具有結構緊湊、體積小、重量輕、揚程高、流量大、噪音小、經久耐用、易于安裝、操作、維修、移動,進風管與風鉆機風管共用等特點。適用于甲烷煤塵爆炸危險的煤礦井下掘進工作面、巷道、井底水窩及積水坑（井）等處排水作業，用于輸送清水或含有固體顆粒雜質（體積濃度小于2%）的污水，亦可適用于非煤礦山，輸送介質類的其他場合。

　　濟寧卓力生產的礦用風動潛水泵是根據我國礦山安全生產的實際需要，綜合了國內外各種電動、風動水泵的優缺點，經反復設計測試改進而成的一種使用方便，運行可靠，結構緊湊，堅固，效率高，噪音低，維修方便的排水工具。廣泛用于礦山掘井巷道、斜豎井筒、沼氣峒室、化工、油輪等易爆易燃場合施工排水。

　　濟寧卓力工礦設備有限公司專業生產礦用風動潛水泵,風動潛水泵,風動水泵,礦用潛水泵,煤礦用風動潛水泵,風動渦輪潛水泵,已通過了ISO9001質量管理體系認證和煤安認證,是值得您信賴的長期合作伙伴。24小時服務熱線：400-083-4511 13280082001 曹經理.

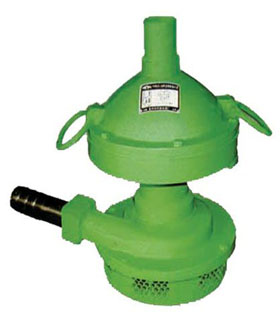

FQW8-20/W·FQW8-35/W·FQW8-40/W 礦用風動潛水泵

FWB8型礦用風動渦輪潛水泵是一種安全、高效、節能、低噪、使用壽命長，維修特方便的新穎排水機具，主要適用于開拓、掘井巷道、豎井及化工、油輪等各種易燃易爆惡劣工況現場，有壓縮空氣動力的施工排水作業。
FWB8型風動渦輪潛水泵是一種以壓縮空氣為介質，通過噴管進入渦輪旋轉作功，泵軸隨之高速回轉帶動泵葉輪排水。

FQW8風動渦輪潛水泵結構特點：
　　 動力部分是根據汽輪機沖擊葉輪原理，具有優良的空氣動力特性，氣動效率高。環形一體渦輪柵選用優質鋁合金，硬模澆鑄并經熱處理再機加工而成。無須象氣動馬達那樣需加油潤滑及更換葉片，經濟利用值高。 泵軸上下由兩只封閉軸承支承。結構簡單，平穩性能優良，能確保在額定范圍內的高轉速運行。
　　 泵體軸封部分二只丁型骨架橡膠密封圈，利用水氣壓使封圈內漲，增加密封效果。渦輪下端有聚氨酯防塵圈，保證了軸承部分的清潔。
　　 排氣部分采用有孔網板壓制而成，中置微孔泡沫材料，消音效果顯著，大力改善了井下降噪的工況條件。
　　 動力部分與泵體采用分體式結構，便于更換泵體和水輪及密封裝置。

FQW10-19/W·FQW10-35/W·FQW10-45/WK風動渦輪潛水泵

FQW10-19/W風動渦輪潛水泵采用轉子與泵體同軸聯結的機械產品，采用立式機構、下泵式。執行標準：Q/JNAT001-2010。煤礦用風動潛水泵結構緊湊，移動、裝拆、維修方便。泵體渦道采用高效節能水力模型，葉輪特殊設計。該水泵具有排污水能力強，流量大，揚程高等優點。FQW型系列潛水泵適用于含有瓦斯與煤塵爆炸危險場所排水作業，可廣泛用于煤礦井下任何作業面，輸送含有煤粉，泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。

FQW10-19/W風動渦輪潛水泵使用環境條件：
a) 周圍空氣中含有瓦斯和煤塵；
b)氣壓為（0.4-0.7）MPa；
c)水的pH值在4~10的范圍內；
d)水中含固體雜質的體積比超過2% ；
e)水的密度不超過1.1*103kg/m3
f)工作環境溫度（5~40）℃

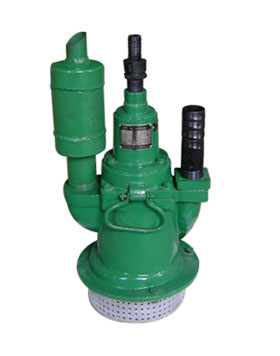

FQW10-50/ZK(原型號FQWZ30-80)礦用風動潛水泵，礦用潛水泵

FQW10-50/ZK礦用風動潛水泵是應用多級遮輻式汽輪機的原理設計，結構新穎簡單，操作簡便，體積小、重量輕、揚程高、流量大、噪音小、壽命長、技術先進，適用于煤礦爆炸性環境，是礦上開拓，掘井巷道，豎井施工等場所的理想排水機具，該泵葉輪采用耐球墨鑄鐵鑄造而成，排污能力特強，可通過小于15mm顆粒，不會因小固體顆�；蚨汤w維物的吸入而堵塞，也不會因含顆粒物介質吸入而過早損壞。
FQW10-50/ZK礦用風動潛水泵特點：本產品有噴嘴汽輪作為動力發生裝置。無接觸，可靠性高，不存在葉片式風馬達，齒輪式風馬達機械磨損性問題，機械損耗小和齒輪式風泵、葉片式風泵比較，該泵最大的優點在運轉中不需注潤滑油和噪聲低等特點，極大的方便了井下工人的使用，三個月內主要零件免維護，本產品是替代齒輪式、葉片式風泵的新一代礦用風動排水機具，并已榮獲國家專利，專利號：ZL200820036546.2 　

FQW10-50/ZK礦用潛水泵主要技術參數:

FQW10-60/W·FQW10-60/K·FQW10-60/WK 煤礦用風動潛水泵

FQW10-60/W礦用潛水泵的價格 FQW10-60/W,風動水泵特性,風動潛水泵原理,潛水泵價格,潛水泵批發FQW10-60/W風動水泵使用內徑為50mm膠管與排水管聯接，使用內徑25mm膠管與泵進風管聯接時，應注意管接頭的清潔。

FQW10-60/W風動水泵是利用磨擦輪限速，空運轉就會造成摩擦發熱溫度升高而損壞零件，并引起安全事故。檢修后組裝渦輪上蓋時，應注意噴嘴出口一泵體反向室圓弧對齊，否則，效率較低。

FQW10-60/W風動水泵風動馬達應視其使用情況進行定期檢修，以延長其使用壽命。

選擇合適的風動潛水泵，低廉的價格，優質的產品，便捷的服務是每一個購買風動水泵客戶的首選企業-卓力公司生產的FQW10-60/W潛水泵 風動渦輪潛水泵突破了往日的設計思想，采用風動渦輪傳動、壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大、效率低的缺點，廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室工程的排水施工。是您理想的選擇！

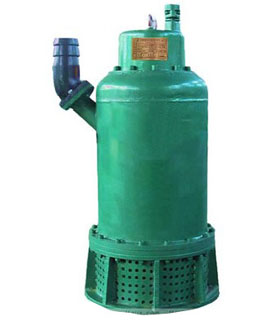

FQW10-64/W·FQW10-80/CK·FQW10-85/W 煤礦用風動潛水泵

煤礦用風動潛水泵安裝、使用維護方便簡單，占地面積小，不需建造泵房。結構簡單，節省原材料。煤礦用風動潛水泵結構緊湊，工作時只需將潛水泵放入水中即可啟動工作，安裝簡單，移動方便。

FQW10-80煤礦用風動潛水泵適用范圍：

FQW10-80礦用風動潛水泵，適用于含有甲烷或煤塵爆炸危險場所抽排污水用，可廣泛應用于煤礦井下的作業面，輸送含有污物、煤粉、泥沙等固體顆粒的地下水。葉輪采用特殊設計，它排污能力強，不會因固體顆�；蚶w維物的吸入而堵塞，也不會因顆粒性介質的吸入而過早損壞，整機結構簡單，移動、裝拆、維護保養方便。具有效率高，性能好，消耗風量低等優點。.

FQW10-80煤礦用風動潛水泵正常運行條件：

1．泵潛入水下的深度不超過0.40m；

2．輸送介質溫度不超過40℃；

3．工作環境溫度（2~40）℃；

4．輸送介質的PH在4~10范圍內；

5．含固體顆粒的最大直徑污水泵不超過10mm，其體積濃度不超過2%；

6．泵動力用壓縮空氣,壓力在（0.45~0.70）MPa范圍內，并能滿足耗氣量要求。

FQW11.5-20礦用風動潛水泵,風動潛水泵,風動水泵,礦用潛水泵

FQW11.5-20礦用風動潛水泵 表示礦用風動潛水泵輸送介質為污水，當泵的揚程達到 20 米時，其排水量為每小時 11.5 立方米。

FQW11.5-20礦用風動潛水泵優點在于只有水位達到一定高度情況下泵才會啟動，揚程取決于壓縮空氣供給系統預先調節的壓力，泵允許手中固體顆粒如小石子的大小為8mm，該泵可直接安裝固定在礦上采掘面的積水坑中。

FQW11.5-20型礦用風動潛水泵為葉片式排沙排污潛水泵，以定轉子偏心、可滑動葉片為動力發生裝置，采用相鄰葉片承壓面積不同，同一葉片兩側壓力不同，從而產生轉矩的原理設計。本機外觀造型新穎，是一種小型手提式風動排沙排污潛水泵，具有耗風量小，使用輕巧方便，結構簡單實用，葉片和氣缸等易損件更換方便等特點。

FQW12-20/W·FQW12-50/W 礦用氣動潛水泵,氣動潛水泵

FQW12-20/W·FQW12-50/W型氣動潛水泵適合多種工況條件，主要應用在高瓦斯礦井、礦山、鹽場、嚴重粉塵等高爆炸性風險的工況環境中。該產品屬于全自動泵，水達到一定高度后，泵水槽內自動進水，泵有殼體、進水控制閥、進氣控制閥、排水控制裝置、排氣閥及止逆閥等零部件組成。其原理為：當水坑中有污水時，污水打開進水控制閥進入泵殼體，當污水充滿泵殼體后排水控制裝置打開進氣控制閥壓縮空氣進入泵體進水控制閥關閉污水從止逆閥排出，泵體內污水排完后排水控制裝置關閉進氣控制閥打開排氣閥開始排氣，如此循環排水。當水坑中無水時，排水控制裝置始終關閉進氣控制閥泵停止工作。

該泵是一種全自動泵，優點是只有在水位達到一定高度情況下泵才會啟動。泵所達到的揚程取決于壓縮空氣供給系統預先調節的壓力。泵允許水中固體顆粒(如小石子)的大小為8毫米。可直接安裝固定在礦上采掘面的積水坑內，可排污物濃度達30％。

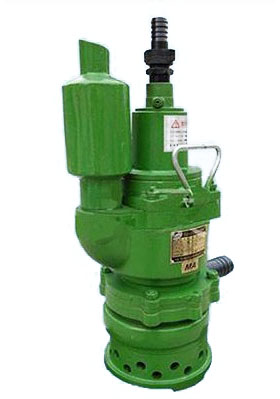

FQW15-16/W·FQW15-16/K·FQW15-20/W·FQW15-30/W 風泵

FQW15-16/W型礦用風動潛水泵結構特性與工作原理

A、該風泵的工作原理是：以拉式噴管將壓縮空氣的勢能轉換成超音速氣流形式的動能，驅動單級再入式?jīng)_擊渦輪，通過泵軸帶動水泵葉輪旋轉，達到排水的目的。

B、動力部分的噴管、渦輪和氣流再入室，均經過科學的空氣動力學計算和實驗，具有良好的氣動特性。

C、在風泵以額定工況運行時，單級再入式?jīng)_擊渦輪的再入室結構，可將拉氏噴管噴出的經過渦輪葉片轉向(1次做功)的氣流，重新導向渦輪(2次做功)，增加了氣動效率和壓縮空氣利用率。

D、風泵轉子由三只封閉軸承支撐(下端兩只)，結構簡單，運轉平穩，性能優良，能確保在額定范圍內的高速運行。

E、殼體軸封部分由兩只骨架油封密封，利用水氣壓力使密封圈內漲，增加了密封效果。

F、廢氣經過設計優良的消聲罩排出，顯著地降低了渦輪式風馬達特有的中高頻噪聲，改善了工作現場的噪聲環境。

G、渦殼渦道，水輪采用高效率的，與渦輪式馬達相適應的水力模型，泵性能有明顯提高。

H、動力部分與泵體采用分體式結構，便于更換泵體和水輪及密封裝置。

I、泵內設有離心式限速器，如積水排盡或是進水罩被堵時，水泵轉速會急劇增高，此時限速器發生作用，控制轉速，從而避免軸承損壞。

FQW15-35/K·FQW15-50/K·FQW15-70/CK·FQW15-100/K 風泵

FQW15-70/CK型(原QCW25-70型)風動潛水泵是替代多級遮輻式、渦輪式、葉片式風動潛水泵的新一代礦用風動排水機具齒輪式風動排沙排污潛水泵是應用液壓齒輪馬達的原理設計，結構新穎簡單，模塊化設計，易維護，操作簡便，體積小、重量輕、揚程高、流量大、噪音小、壽命長、技術先進，世界領先，適用于各種場合，特別適用于煤礦爆炸性環境，是替代多級遮幅式、渦輪式、葉片式風泵的理想產品。

產品特點：齒輪作為動力發生裝置，可靠性高，較多級遮幅式、渦輪式、葉片式風泵的耐磨性大幅度提高，機械損耗小，三個月內主要零件免維護。

主要技術參數:
額定揚程:70米
額定流量:15立方米/小時
轉速:4500-5500轉/分
氣壓:0.4-0.55MPa
耗氣量:6.0立方米/分
噪音:< 70 db(A)
重量:32千克
外形尺寸: 250x300x600 (毫米)
標準號: Q/3204BVB005-2009

FQW15-70/K·FQW15-70/CK·FQW15-70/WK 風動渦輪潛水泵

FQW15-70風動渦輪潛水泵適用范圍：
采用風動渦輪傳動、壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大、效率低的缺點，廣泛適用于礦山的井巷開拓、豎井井筒施工和地下峒室工程的排水施工。

FQW15-70風動渦輪潛水泵參數：

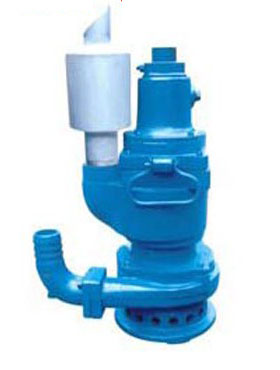

FQW16-15/W·FQW16-20/W 礦用風動潛水泵，風動渦輪潛水泵

礦用風動潛水泵，風動渦輪潛水泵安裝警告

1、 安裝使用本產品前務必通讀產品使用說明書，嚴格按本說明書的規定進行安裝也運行。

2、 在安裝進風管式，必須將管內和接頭處雜質吹凈，保證進風清潔干燥，以防雜質進入泵體內，造成零部件磨損或?qū)⑥D(zhuǎn)子卡主不能轉動。

3、 排風管應露出水面，不能讓排風管進水和其他雜質，乙方馬達內部零部件銹蝕或?qū)⑷~片轉子卡住。

4、 風泵轉速較高（軸承靠水冷卻），無水空載運轉時間不能超過3分鐘！以免機件損壞，造成故障發生。

5、 無水時應立即關閉氣源，停機！

6、 氣壓不得大于0.7MPa。

7、 發現故障應停機，維修正常后使用。

8、 用戶與本企業均不得隨意變更安標配套件及其他配件配置。

FQW16-15型風動渦輪潛水泵參數表：

FQW18-30/W·FQW18-80/K 礦用氣動潛水泵,氣動潛水泵

FQW18-30/W·FQW18-80/K 型系列礦用氣動潛水泵是一種以風動（氣動）馬達作為同軸原動機的新型排水機具，不受電源、潮濕、粉塵等條件限制，特別是需要防爆的場所有著電動潛水泵不可替代的安全性和可靠性，在含有瓦斯與煤塵的工礦作業面以及其他易燃易爆、震動、高溫......

惡劣工況場合使用，絕對安全可靠，具有新穎先進、節能、高效、低噪、安全、輕便、維修量小的特點，可廣泛用于煤礦井下任何作業面，輸送含有煤粉、泥沙顆粒的地下水，使用安全、可靠，并有效地改善現場空氣質量。

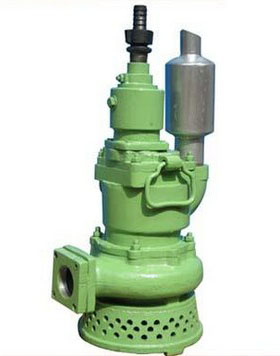

FQW19-15/K 礦用風動潛水泵,風動渦輪潛水泵,煤礦風動潛水泵

FQW19-15/K 型風動污水潛水泵是在我廠保持原產品的傳統上采用了高效節能的水力模型，對葉片式氣馬達的進排氣孔位置作了合理布置，使風泵性能得到顯著提高，在結構上、材質上、精度上作了適當調整，提高了標準化系數，結構更加合理緊湊，并改進了排污能力。排氣出口處裝有先進新穎的消音器，極大地降低了噪音，徹底改善了礦井下使用的工況條件,另對氣動馬達葉片強度厚度都已作了改進，提高了葉片的抗彎扭曲，延長了產品的使用壽命。

FQW19-15/K型風動潛水泵，是采用風動渦輪傳動、壓縮空氣為動力的新型潛水泵，主要使用于礦山的井巷開拓、豎井井筒施工，礦山工作面尤為適用。此外凡備有空壓機的各種現場施工排水、坑道排放清水、濁水、泥沙、泥漿、煤渣水和各種礦渣水均能廣泛使用。 本產品是根據我國礦山現場施工的實際需要，綜合了國內各種電動、風動潛水泵的優缺點，經反復改進研制而成的，即改傳統的偏心葉片活塞式、風動馬達式為風動渦輪式。因活塞式與偏心式葉片作直線沖擊運動，故容易損壞。而風動渦輪式只作旋轉運動并且只與壓縮空氣發生摩擦。各部件結構緊湊，經久耐用，不易損壞。同時該泵還有先進的消音裝置，具有是噪音�。�40分貝以下）、體積小、重量輕、揚程高、流量大、安裝、操作、維修、移動方便等特點。該泵經山東、山西、江蘇、河南等地的煤礦、冶金等系統的實用，普遍反應良好，深得用戶好評。

FQW20-25/W·FQW20-35/W·FQW20-40/W·FQW20-40/C 潛水泵

FQW20-40/W風動渦輪潛水泵風動潛水泵使用說明

高揚程的煤礦專用風動潛水泵

FQW20-40/W風動渦輪潛水泵對葉片式氣動馬達的進排氣孔位置作了改進性合理布置。

使用說明：使風泵性能得到顯著提高，在結構上、材質上、精度上都作了適當調整，提高了標準化系數，結構更加合理緊湊，并改進了排污能力，極大地降低了噪音，徹底改善了井下施工的工況條件。

FQW20-40/W風動渦輪潛水泵風動潛水泵使用說明高揚程的煤礦專用風動潛水泵

FQW20-40/W風動渦輪潛水泵風動潛水泵使用說明參數：

FQW20-45/K·FQW20-50/W·FQW20-50/K 礦用氣動潛水泵

礦用氣動潛水泵的拆卸與裝配

1、拆卸程序：

a、拆開防護罩，同時將下泵蓋與蝸殼分離開。

b、拆下潛水泵葉輪螺母，同時將蝸殼拆下，輕擊蝸殼周邊，帶動水輪與軸分開。

c、拆開進排氣罩，軸承座同時與殼體分離。

d、拆開壓蓋。

e、利用風葉中間的兩個M10螺孔，用兩只M10螺栓將風輪與軸分離。

f、拆下軸，取出摩擦片。

2、裝配程序：

a、按拆卸的反順序進行即可。

b、安裝骨架油封時，要用專用工具引導，以免損傷油封。

FQW20-55/CK·FQW20-60/K·FQW20-65/K 風動潛水泵,礦用風泵

FQW20-65/K葉片式礦用風動潛水泵，礦用污水泵

FQW20-65/K葉片式潛水泵 礦用潛水泵 風動潛水泵 葉片潛水泵 排污潛水泵 排沙潛水泵

FQW20-65/K葉片式礦用風動潛水泵組成：由風動馬達、水泵、油霧器、管接頭和消聲器五個部分組成。

FQW20-65/K型號

FQW20-65/K代表額定流量為20m3/h，額定揚程為65 m，輸送介質為污水。

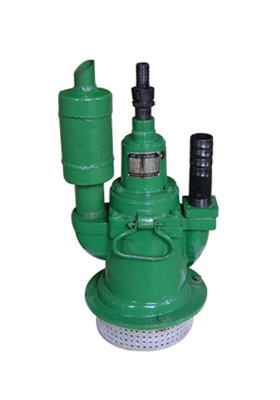

FQW20-70/W·FQW20-70/K·FQW20-75/K·FQW20-90/K風動潛水泵

風動潛水泵產品適用范圍

風動污水潛水泵主要適用于礦山開拓、掘井巷道、豎井井筒及化工、油輪、造船等各種易燃易爆惡劣工況現場，有壓縮空氣作動力的施工排水作業。

產品特點：本公司在原產品的基礎上根據廣大用戶需求進行了有重大突破的改進。

動力部分氣動馬達按國家行業標準優化設計，改進轉子、氣缸結構參數，增加了膨脹作功的工作腔，合理匹配氣缸進排氣位置，極大地提高了氣動馬達有效軸功率。

對原來易損夾布膠木葉片，現采用高溫高壓模壓工藝制成，葉片尺寸公差統一，表里分子結構緊密一致，尺寸穩定性好，基本達到零變形，硬度和柔韌性適中，耐磨耐用，提高了葉片的使用壽命�，F(xiàn)公司正在研發石墨碳纖維自潤滑葉片，進行實質性考核測試，即將可投入推廣使用。

本公司對排污水泵的要求，葉輪均采用背葉片設計，可抵消氣動馬達工作時大部分的軸向推力，并能保護易損的骨架密封不受污水、泥沙雜質的侵蝕，可延長使用壽命。

泵體、葉輪均依據高效節能的水力模型進行重新設計，與氣動馬達的匹配更加優化合理，極大地提高了揚程，滿足了煤礦用戶高揚程的需求。

氣動水泵排氣口處接有新穎低噪聲消聲器。長期使用不會結冰，不會因排氣處結冰而影響水泵正常作業，真正改善了井下使用氣動水泵的惡劣工況。

FQW25-10/W·FQW25-35/CK·FQW25-40/K 煤礦風動潛水泵,風泵

FQW25-40型風動潛水泵壓水管多采用架空安裝，沿墻設在托架上。管道不允許在電氣設備的上面通過，不得妨礙站內交通、設備吊裝和檢修 ，通行處的地面距管底不宜小于2.0m，管道應穩固。泵房內地面敷設管道時，應根據需要設置跨越設施。風動渦輪潛水泵，風動潛水泵，是采用風動渦輪傳動，壓縮空氣為動力的新型水泵。主要應用于礦山井巷開拓、豎井井筒施工、地下室工程的排水施工。此外，凡具備有壓縮空氣各種現場施工排水，均能廣泛應用。

FQW25-45/K·FQW25-45/CK·FQW25-50/W·FQW25-70/K礦用風泵

FQW25-50/W結構緊湊、體積小、重量輕、揚程高、流量大、噪音小、經久耐用、易于安裝、操作、維修、移動,進風管與風鉆機風管共用等特點。適用于甲烷煤塵爆炸危險的煤礦井下掘進工作面、巷道、井底水窩及積水坑(井)等處排水作業

FQW25-50/W型礦用風動潛水泵(以下簡稱風泵)，是一種先進可靠的排水工具，此產品是以壓縮空氣為動力的礦用排水工具。用于輸送清水或含有固體顆粒雜質(體積濃度小于2%)的污水，亦可適用于非煤礦山，輸送介質類的其他場合。

型號說明示例：FQW25-45/K 代表額定流量為 25m3/h，額定揚程為45m，輸送介質為污水污物，葉輪為半開式的礦用風動潛水泵。

FQW25-70/K礦用風動潛水泵特點：

為葉片式排沙排污潛水泵，以定轉子偏心、可滑動葉片為動力發生裝置，采用相鄰葉片承壓面積不同，同一葉片兩側壓力不同，從而產生轉矩的原理設計。本機外觀造型新穎，是一種小型手提式風動排沙排污潛水泵，具有耗風量小，使用輕巧方便，結構簡單實用，葉片和氣缸等易損件更換方便等特點。

FQW25-70/K礦用風動潛水泵參數：

FQW30-18·FQW30-20/W·FQW30-30/K·FQW30-30/CK 礦用風泵

礦用風泵主要用于礦山掘井巷道、斜豎井筒、沼氣峒室、化工、油輪等易爆易燃場合施工排水。風動渦輪泵只作旋轉運動并只與壓縮空氣發生磨擦，不會發熱，結構簡單緊湊、性能優良、經久耐用不易損壞。是一種安全、高效、節能、低噪和維修方便的新穎排水機具。

礦用風動潛水泵使用條件與環境：
1、空氣中含有瓦斯、煤塵等易燃易爆場合；
2、抽送介質在PH值2-10之間能流動的液漿；
3、固體物與液體的體積不超過5%；
4、工作環境溫度3-80度。

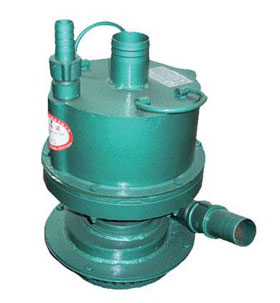

FQW30-50/W·FQW30-50/K·FQW30-50/CK 風動渦輪潛水泵

風動渦輪潛水泵是一種不用電，用壓縮空氣作為動力的潛水泵，不受電源、潮濕等條件限制，特別是需要防爆的場所有著電動潛水泵不可替代的安全性和可靠性。

FQW30-50/W風動潛水泵其特點：
1、噪音小，保持在40分貝以內；

2、耗風量少、效率高；

3、風動潛水泵體積小、重量輕、結構緊湊、便于移動；

FQW30-50/W型風動渦輪潛水泵裝配程序：
a、按拆卸的反順序進行即可。

b、安裝骨架油封時，要用專用工具引導，以免損傷油封。

c、裝配下泵蓋前用手搬動水泵葉輪，觀察工件之間是否存在相互摩擦現象，如有異常，必須重新組裝調試。

FQW30-35/CK·FQW30-70/W·FQW30-70/K 礦用風動潛水泵

FWB30-70風動潛水泵站內管道一般采用明裝，吸水管一般置于地面上。潛水泵， 風動潛水泵，風動渦輪潛水泵，礦用風動潛水泵 ，煤礦用潛水泵，渦輪潛水泵原理，礦用風動潛水泵參數，礦用風動潛水泵報價
FWB30-70風動潛水泵壓水管多采用架空安裝，沿墻設在托架上。管道不允許在電氣設備的上面通過，不得妨礙站內交通、設備吊裝和檢修 ，通行處的地面距管底不宜小于2.0m，管道應穩固。泵房內地面敷設管道時，應根據需要設置跨越設施。風動渦輪潛水泵，風動潛水泵，是采用風動渦輪傳動，壓縮空氣為動力的新型水泵。主要應用于礦山井巷開拓、豎井井筒施工、地下室工程的排水施工。此外，凡具備有壓縮空氣各種現場施工排水，均能廣泛應用。
FWB30-70型礦用風動潛水泵相關技術參數
1、最大流量：70 m3 /h
2、最高揚程：30m
3、限制轉速： 5300r/min
4、額定轉速：5000r/min
5、耗風量：0.3-3.7 m3 /min
6、出水口徑：50mm
7、進氣口徑：20mm

FQW35-20/W·FQW35-25/W 風動渦輪潛水泵,礦用風動潛水泵

FQW35-20/W型風動渦輪潛水泵主要用途及適用范圍
A、煤礦立井、斜井的施工排水。

B、礦井無水倉井底排水。

C、采掘工作面排水。

D、清理水倉淤積泥沙排水。

E、適用于具有甲烷煤塵性氣體的煤礦井下排水。
FQW35-20/W型風動渦輪潛水泵工作條件
A、淺水中（水位不低于吸水網罩）和潛入水中（潛入深度不超過排氣管）。

B、輸送介質溫度不超過40℃。

C、輸送介質PH值在4～10范圍內。

D、含固體顆粒的介質，其體積濃度一般不超過2%。

E、水中含固體顆粒的直徑不大于泵流道過流斷面最小尺寸的50%（不超過10MM）

F、工作環境溫度0～40℃。

G、海拔不超過2000米。

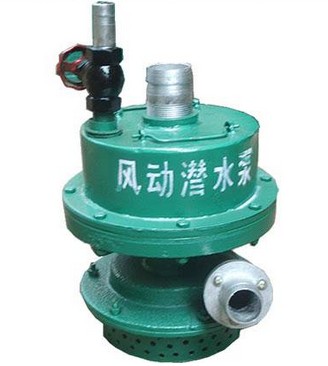

FQW40-15/K·FQW40-20/W 礦用風動潛水泵,煤礦用風動潛水泵

FQW40-20煤礦用風動潛水泵，型號齊全。
FQW40-20型礦用風動潛水泵是一種先進可靠的排水工具，是以壓縮空氣為動力的礦用排水工具。卓力生產的礦用風動潛水泵結構緊湊、體積小，重量輕、揚程高、流量大、噪音小、經久耐用、易于安裝、操作、維修、移動，進風管與風鉆機風管共用等特點。

FQW40-20煤礦用風動潛水泵-型號含義：
型號：FQW40-20
 F:  動力源為風動
 Q： 工作方式為潛水
 W： 輸送介質代號為污水
 40：額定流量
 20：額定揚程

FQW40-20型煤礦用風動潛水泵-基本參數：
最大流量（M3/h）：      40
最高揚程：         20
最大耗氣量（M3/min）：  3.8
額定氣壓Mpa：           0.55

FQW45-20/CK礦用潛水泵,風動渦輪潛水泵,礦用風動潛水泵

FQW45-20礦用潛水泵，吉林FQW45-20礦用潛水泵，遼寧FQW45-20礦用潛水泵

礦用潛水泵使用條件：

（1）淺水中（水位不低于吸水網罩）和潛入水中（潛入深度不超過排氣管）；

（2）輸送介質溫度應不超過40°C。

（3）工作環境溫度（5～40）°C。

（4）輸送介質的pH值在4～10范圍內。

（5）含固體顆粒的介質，其體積濃度一般不超過2％。

（6）水中含固體顆粒的直徑不大于泵流道過流斷面最小尺寸的50%。

（7）動力用壓縮空氣，風壓范圍0.45-0.65MPa,應能滿足其耗氣量的要求。

FQW48-12/W·FQW48-12/K 風動潛水泵,風動水泵

FQW48-12/K(原QYW25-45)礦用風動潛水泵

FQW型風動潛水泵是在我廠保持原產品的傳統特別上采用了高效節能的水力模型，對葉片式氣馬達的進排氣孔位置作了合理布置，該泵外形美觀，體積小，重量輕，流量大，過流部分采用下吸式結構，葉輪為半開式改用HT200材質，可通過≤14MM顆粒，排污能力強，不會因?yàn)樾」腆w顆粒或纖維物的吸入而堵塞，也不會因磨粒性介質的吸入而過早損壞。 使風泵性能得到顯著提高，在結構上、材質上、精度上作了適當調整，提高了標準化系數，結構更加合理緊湊，并改進了排污能力，排氣出口處裝有先進新穎的消音器，極大的降低了噪音，徹底改善了礦井下使用的工況條件。

FQW48-12/K 規格與主要技術參數:

FQW50-10/W·FQW50-20/W·FQW50-25/W·FQW50-30/CK 風泵

FQW50-25/W型風動渦輪潛水泵突破了往日的設計思想，采用風動渦輪傳動、壓縮空氣為動力的新型潛水泵，克服了老式風泵噪音大、耗風量大、效率低的缺點，廣泛適用于礦山的井巷開拓、豎 井井筒施工和地下峒室工程的排水施工。

FQW50-25/W風動渦輪潛水泵規格與主要技術參數:

型號最高揚程最大流量（M3/h）最大耗氣量（M3/min）使用氣壓kg/c㎡外型尺寸高×直徑重量

FQW  70-30  70 30 3.8 4-5 350×260 30

FQW  50-25 50 25 3.0 4-5 350×260 18

FQW  30-18 30 18 2.2 4-5 350×260 15

FQW  16-15 16 10 1.5 4-5 350×260 15

FQW70-30/W型礦用風動潛水泵,煤礦風動潛水泵,礦用風泵

FQW70-30/W礦用風動潛水泵含固體顆粒的介質，其體積濃度一般不超過2%。水中含固體顆粒的直徑不大于泵流道過流斷面最小尺寸的50%(不超過10MM)工作環境溫度0～40℃。海拔不超過2000米。

FQW70-30/W型礦用風動潛水泵工作條件

A、淺水中(水位不低于吸水網罩)和潛入水中(潛入深度不超過排氣管)。

B、輸送介質溫度不超過40℃。

C、輸送介質PH值在4～10范圍內。

FRZ-50風動振動器,風動振動器

FRZ-50風動振動器是以壓縮空氣為氣源，葉片式氣馬達為動力的風動振動器，軟軸傳動，具有振幅大、頻率高、重量輕、結構合理、操作安全、維修使用方便等優點。不受電源、潮濕等條件限制，廣泛適用于有壓縮空氣氣源的建筑工程的施工中，為各種干硬性和塑性混凝土搗實作業，風動振動器在含有瓦斯與煤塵的煤礦井下及其礦井“套邊”水泥搗固工程尤為適用，使用絕對安全可靠。

一、FRZ-50風動振動器主要型號有：FRZ-50風動振動器和FRZ-65風動振動器。

二、FRZ-50風動振動器使用范圍：

主要用于礦井，總長度有6m.操作簡單。風動振動器，是礦山建井專用工具。它具有體積小，振動頻率高，容易插入混凝土作功等特點，尤其是改進了連接裝置，更容易操作，是煤礦，建井的首選振動器。

三、FRZ-50風動振動器主要技術參數：

其他參數：

振動器直徑：50毫米

風動振動器總長度：4500毫米

動力：葉片式氣動馬達

額定轉速：3000轉/分

風動振動器用氣壓：4～5公斤/平方厘米

耗氣量：1.5立方米/每分鐘進風

風動振動器進風管內徑：10毫米

振動頻率（空氣中）：3000次/每分鐘

下部振幅（空氣中）：>10毫米

總重量：約27.5公斤
